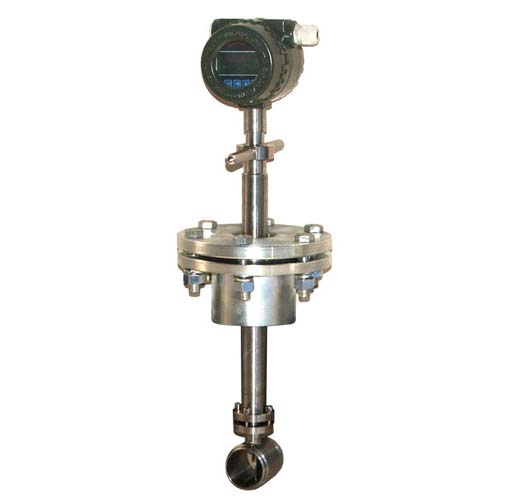

产品型号：JY-LUCB
一、功能特点
● 性价比高，可广泛的适用于各种大口径管道气体、液体、蒸汽的流量计量。
● 结构简单可靠，可实现不断流拆装。
● 压力损失小
● 量程比范围宽，范围度达10-15。
二、技术参数
● 测量介质
各种液体、气体及饱和蒸汽
● 公称口径
DN200—DN2000
● 介质温度
－40℃—+250℃
● 压力等级
PN1.0MPa（首选）；大于PN1.0MPa协商供货
● 法兰标准
DN100（执行GB/T9119.8—9标准）
● 精度等级
2.5级（首选）
精度高于2.5级需协议供货
● 涡街可测流量范围
液体：0.5 m/s — 6 m/s
气体蒸汽：5m/s — 60 m/s
● 放大器选择
普通脉冲输出型（12—24VDC）
普通两线制4—20MA输出型（24VDC）
现场显示脉冲输出型（24VDC与3.6VDC）
现场显示两线制4—20MA输出（24VDC与3.6VDC）
现场显示数字智能型（24VDC）
● 防爆等级
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防护等级
IP54、IP65
● 表体材质
1Cr18Ni9Ti（其它材质协议供货）
P-LUCB型插入式涡街流量计表体安装形式
1 LUCB型插入式涡街表体断流拆装式 2 LUCB型插入式涡街表体不断流拆装式
B-可测介质
1 气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
2 测量液体
3 测量气体
4 测量饱和蒸汽、过热蒸汽
O-涡街口径
|
LUCB型插入式涡街 |
|
O |
口径 |
|
020 |
200mm |
|
025 |
250mm |
|
030 |
300mm |
|
035 |
350mm |
|
040 |
400mm |
|
045 |
450mm |
|
050 |
500mm |
|
060 |
600mm |
|
070 |
700mm |
|
080 |
800mm |
|
085 |
850mm |
|
090 |
900mm |
|
100 |
1000mm |
|
150 |
1500mm |
|
160 |
1600mm |
|
170 |
1700mm |
|
180 |
1800mm |
|
190 |
1900mm |
|
200 |
2000mm |
D-输出信号
0 电压脉冲（低电平≤1V, 高电平≥6V，脉宽≥10uS）
1 两线制4-20mA输出（ 温压补偿型为三线制）
2 无信号输出现场显示
E-可测最高介质温度
0 -40℃…+150℃
1 -40℃…+280℃（LUCB型插入式涡街250℃）
2 -40℃…+350℃（LUCB型插入式涡街不可选）
3 -40℃…+420℃（只限传感头不断流拆卸型）
F-防爆等级
0 无防爆认证，防护等级为IP54、IP65
1 本安防爆型，防爆等级为ExiaⅡCT4
2 隔爆防爆型，防爆等级为ExdⅡCT6
G-涡街放大器显示形式
0 无现场显示型
1 现场显示型（液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标况流量等）
H-仪表精度等级
0 1.0级（LUGB型首选，LUCB型需协议供货）
1 0.5级（只限LUGB型涡街）
2 0.2级（只限LUGB型涡街，需协议供货）
3 2.5级（LUCB型插入型涡街首选型）
4 1.5级（LUCB型插入式涡街需协议供货）
5 低流速型涡街（表体内直接缩径，精度≥1.5级）
I-放大器安装形式
0 表体与放大器不分离型
1 表体与放大器分离型（分离距离≤10米。温度及温压补偿型表体不可选）
2 潜水型涡街
J-涡街放大器工作电源
0 12VDC供电
1 24VDC供电
2 3.6V（或3V）锂电池供电（只限带液晶显示无信号输出型涡街）
3 3.6V（或3V）锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）
注：3V锂电池只适用于温压补偿一体化型涡街
R-LUCB型插入式涡街表体法兰压力等级
0 PN1.6MPa
1 PN2.5MPa（压力等级>2.5 MPa需协议供货）
M-通讯方式
0 无通讯
1 R485通讯（只限智能式放大器）
2 R232通讯（只限智能式放大器）
N-HART协议
0 无HART协议
1 带HART协议（需协议供货）
Q-滤波方式
0 普通方式
1 智能数字滤波方式（需协议供货） |
