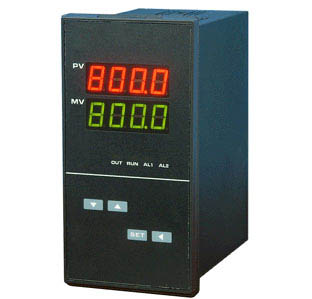

产品型号：JY-4000
功能特点
●自动校准和人工校准功能
●自动到手动的无扰动切换
●可分别带有一路模拟量控制输出、一路开关量控制输出；继电器正转、反转控制及一路模拟量输 出， 适用于各种测量控制场合
●多重保护、隔离设计、抗干扰能力强、可靠性高
●良好的软件平台，具备二次能力，可以满足特殊的功能
●先进的模块结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
主要技术指标
基本误差：0.5%FS或0.2%FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管同时显示，上排显示测量值，下排显示阀位反馈值或输出量
采样周期:0.2S
报警输出：二个报警继电器输出，对调节信号或阀位反馈信号报警，报警值、报警方式、灵敏度可
分别设定，继电器输出触点容量AC220V/3A.
控制输出：（1）继电器正转、反转控制接点
（2）固态继电器脉冲电压输出（DC12V/30mA）
（3）单相/三相可控硅过零触发
（4）单相/三相可控硅移相触发
（5）模拟量4-20mA、0-10mA、1-5V、0-5V控制输出
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定；
馈电输出：DC24V/30mA
电 源：开关电源85～265VAC 功耗4W以下
|
代 码 |
说 明 |
|
JY-4000 |
|
|
智能操作器 |
|
外型尺寸 |
A |
|
横式160×80×125mm |
|
A/S |
|
竖式80×160×125mm |
|
B |
|
方式96×96×110mm |
|
C |
|
横式96×48×110mm |
|
C/S |
|
竖式48×96×110mm |
|
D |
|
方式72×72×110mm |
|
控制输出 |
L |
|
继电器控制输出 |
|
X1 |
|
4-20mA输出 |
|
X2 |
|
0-10mA输出 |
|
X3 |
|
1-5V输出 |
|
X4 |
|
0-5V输出 |
|
通讯输出 |
P |
|
微型打印机 |
|
R |
|
串行通讯RS232 |
|
S |
|
串行通讯RS485 |
|
供电电源 |
|
|
|
220VAC供电 |
|
W |
|
|
DC24V供电 |
|
调节输入信号 |
I1 |
|
电流信号：4-20mA、0-10mA |
|
V1 |
|
电压信号：1-5V、0-5V、0-10V |
|
阀位反馈输入信号 |
I2 |
电流信号： 4-20mA、0-10mA |
|
V2 |
电压信号：1-5V、0-5V、0-10V |
|
Z |
电位器：0-2KΩ | |
