概述

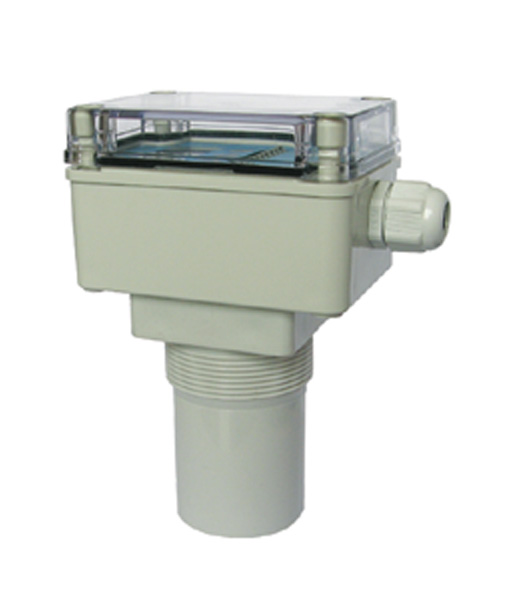

产品型号：JY-410
声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射。有超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。
我公司超声波物位计产品丰富，从一体式到分体式，型号完备低盲区、高灵敏度，易于安装，独到的自动功率控制技术，加上智能信号处理等多项技术的应用，具有多项专利技术，能够真正经得起各种现场的考验。
特点
● 最大量程可达40m 固体料位测量可达25m。
● 最小分辨率1mm。
● LCD/LED大显示屏。
● 智能信号处理技术。
● 全塑料防腐外壳：防护等级IP67。
● 专利的换能器结构：小量程物位计法兰安装时，对法兰接管长度无要求。
● 简单的按键设定参数：无需等待容器排空或加满，无需附加的遥控器。
● 灵活的安装方式 ：螺纹（法兰）、固定孔（支架）。
● 探头可加长：适应寒冷地区室外密闭容器安装，防止结霜。
● 配有高低位双继电器：四线制提供此功能。
● 家刘和直流供电形式可选：四线制和分体机主机提供此功能。
主要技术指标
|
量 程（m） |
4、6、8、10、12（固体5）、15（固体6）、20（固体10）、30（固体15）、40（固体25） |
|
盲 区 |
≤量程×0.04 |
|
精度（空气中） |
量程0.2%F·S |
|
电流输出 |
4~20mA |
|
输出分辨率 |
实际量程的0.03% |
|
输出负载 |
0~500Ω |
|
开关量输出 |
高位，低位继电器（共2个）常开 |
|
继电器规格 |
5A AC250V/DC30V |
|
显示分辨率 |
8m以上是1cm；8m以下是1mm；固体都是1cm |
|
显示方式 |
4位LCD液晶或6位LED |
|
输入电源 |
DC24V（±10%）80mA或AC220V（±10%） 50Ma |
|
温度补偿 |
全范围自动 |
|
介质温度 |
-40℃~+85℃ |
|
压力范围 |
±0.1MPa |
|
声波速角 |
5°（3db） |
|
检测周期 |
1秒 |
|
参数设置 |
3位有感按键 |
|
电缆装置 |
PG13.5密封套 |
|
外壳材料 |
ABS |
|
传感器材料 |
PVC |
|
防护等级 |
IP67 |
|
安装方式 |
螺纹（法兰）或固定孔（支架）、螺纹说明：<15m：M64×1.5mm |
一体式超声波物位计的选择
接线形式的选择
两线制：两线制超声波物位计其供电（仅DC24V）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式。
三线制：三线制超声波物位计实际上为四线制，其供电（仅DC24V）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。
四线制：供电（DC24V或AC220V）与信号输出（DC4-20mA）回路分离，使用两条线，其优势是发射功率较大，同时提供高、低位继电器输出，增加了新功能。
测量量程
根据实际量程选择相应型号的超声波物位计。
若被测液体波动剧烈，请选择量程大一级别的型号。
固体料位测量的有效量程为液位量程的1/2至2/3。
供电形式
DC24V供电：
,
提供给两线制系列的供电电流能力应不小于30mA。
提供给三线制系列的供电电流能力应不小于60mA。
提供给四线制系列的供电电流能力应不小于80mA。
AC220V供电：
只能选择四线制系列的产品，供电电流能力应不小于50mA。
容器安装条件
密闭容器：
对于8m以下量程，容器上要有DN65以上的法兰口，对法兰下的接管长度无需要求。
对于10m、12m量程，容器上要有DN80以上的法兰口，对法兰下的接管长度小于150mm。
对于15m量程，容器上要有DN150以上的法兰口，对法兰下的接管长度小于150mm。
对于20m、30m、40m量程，容器上要有DN200以上的法兰口，对法兰下的接管长度小于200mm。
开口容器：
对于8m以下量程，容器上要有直径65mm以上安装口。
对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于150mm。
对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于150mm。
对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于200mm。
开放式池子：
要求有安装支架
产品型谱
若被测液体波动剧烈，请选择大一级别的型号，固体料位测量的有效量程是液位的1/2至2/3。
说明：
1.两线制系列无12米、40米量程型号。
2.三线制系列无10米、40米量程型号。
3.四线制系列和分体式标准型无10米量程型号。
4.分体式精简型无12米、40米量程型号。
5.四线制和分体式DC24V供电产品可提供LED数码管显示，其他全部产品均为LCD液晶显示。
|
企 标 |
超声波物位计 |
说 明 |
|
型 号 |
L1 |
一体式两线制 |
|
L3 |
一体式三线制 |
|
L4 |
一体式四线制 |
|
FB |
分体式四线制标准型 |
|
FJ |
分体式四线制精简型 |
|
量 程 |
M |
4、6、8、10、12、15、20、30、40 |
|
供电方式 |
D |
DC24V（四线制） |
|
A |
AC220AV（四线制） |
|
E |
DC24V（四线制LED显示） |
|
是否加长探头 |
M |
探头加长长度 |
|
介质温度 |
℃ |
用户提供 |
|
螺纹或法兰说明：15m以下M57×1.5mm；15m以上含15mM64×1.5mm
根据用户要求可配法兰 | |
