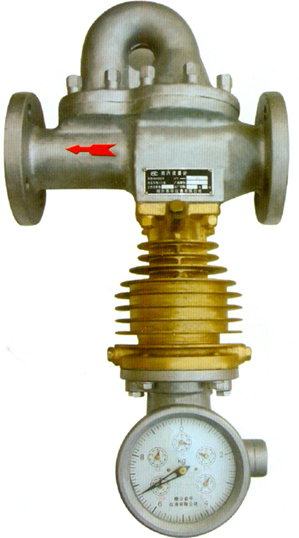

工作原理 被测蒸汽流经流量计本体：时由孔板节流，在前后压差的作用下，一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转，转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动，使翼轮能充分吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器表盘反映出累积蒸汽的实际流量。特点 1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源。2、配有三种规格孔板，流量范围广。3、在工况压力改变后，可方便地进行压力调节。4、采用磁连接，密封性能好。
◆主要参数公称通径：DN25、50、80、100使用压力范围：0.05－1.6MPa最高使用温度：240°C精度等级：2.5级补偿方式：手动压力补偿读数方式：现场直读式，也可实现远传。
安装示意图
<1>流量计与管路的连接为法兰连接。法兰规格执行GB4216.5-84《管路附件法兰类型》。
<2>流量计必须安装在一段水平直管线上，其指示器必须位于管线
之下，前后直段管长度不少与示意图标注的要求。另外蒸汽必须
按本体壳上箭头指示方向流入。
1、我公司所售产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、我公司全天侯服务热线:013915181677
6.如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
7、我公司投诉电话: 013915181555
