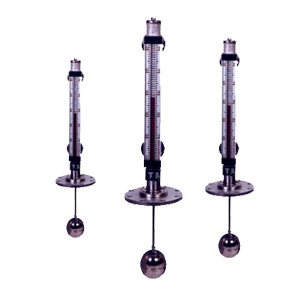

●工作原理与结构 磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。 该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。 为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。其中，4～20mA电流信号是比较常用的一种。比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。 ●产品特点 本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。 产品具有： 测量范围大，读数直观清晰； 密封结合面少，不易渗漏,安全可靠； 指示部分与被测介质完全隔离； 易于安装、维修方便。 ●适用范围： 随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。 ●主要技术参数 正常工作条件： 环境温度：-20～80℃； 相对湿度：5%～100%（包括直接湿）； 环境压力：86kPa～108 kPa； 测量范围：0～12米； 显示精度：±10mm； 介质压力：1.0、2.5、4.0、6.4、10.0、16.0MPa； 介质温度：-120～450℃（类型可选）； 介质密度：≥.0.5g/cm3； 介质粘度： ≤0.05Pa·S； 接液材质：不锈钢、PVC、Ti等； 过程连接：按用户所需，有多种选择； 报警开关 触点容量：AC220V 0.2A/110V 0.5A； 输出形式：常开或常闭信号； 电气寿命：＞10万次； 极限负载电流：1A（部分型号）； 最大接触电阻：150mΩ。 变送输出模块 输出信号：4～20mA/ HART； 负载电阻：500Ω（在24VDC供电时）； 供电电源：DC24V、50mA； 环境温度：-40～60℃； 精度： 测量范围（m） 0～0.5 0.5～2 ＞2 基本误差 ±2% ±1.5% ±1% 出 线 口：M20×1.5（内）； 防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。 注：仪表可以现场清晰显示，也可以通过数字显示仪表显示（同时可以设定报警点，以及输出4～20mA电信号）。 ●型号与说明 JY-UFDZ 厂家编号   代号 含义 T 高温型 基本类型   P 普通型 Y 高压型   D 顶装型 H 高温高压型   F 防腐型 B 防爆型（Bd为隔爆型、Bi为本安型）   R 伴热型   代号 含义 4 4.0 过程压力 （MPa）   0 常压 5 6.3   1 1.0 6 10.0   2 1.6 7 15.0   3 2.5 8 其他   代号 含义 4 0.75-0.9 介质密度 （g∕cm3）   1 0.45-0.51 5 0.9-1.0   2 0.51-0.65 6 1.0-1.8   3 0.65-0.75   代号 含义 2 PVC/ UPVC 主体材质   0 304 3 内衬F4（或PE）   1 316/ 316L 4 其他   0 翻柱现场显示型 显示方式   1 变送输出型   2 翻柱附带变送输出型   3 其他型   0 无报警点 报警代号   1 有一个报警点   2 有两个报警点   3 其他   X 其他内容 如：量程（L） 其他选项
